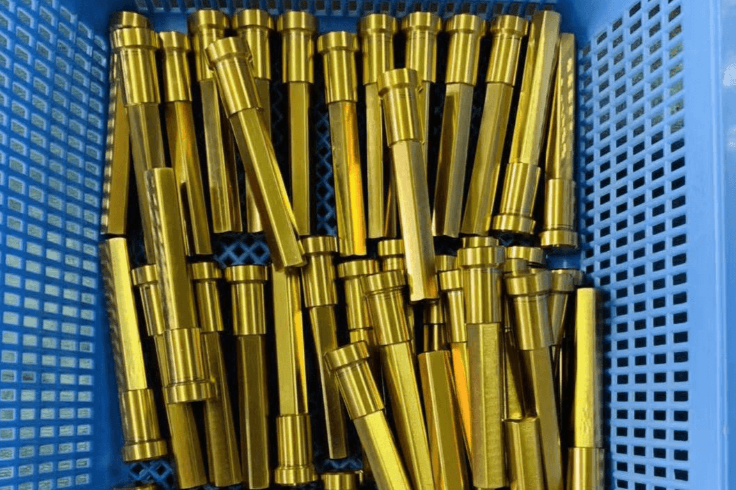

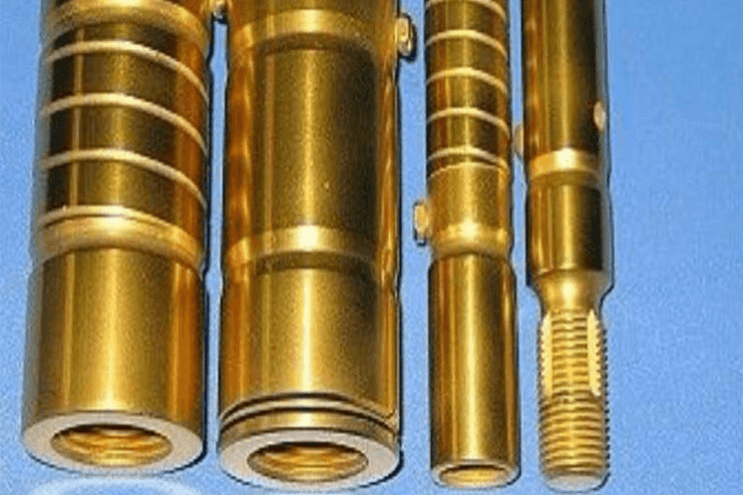

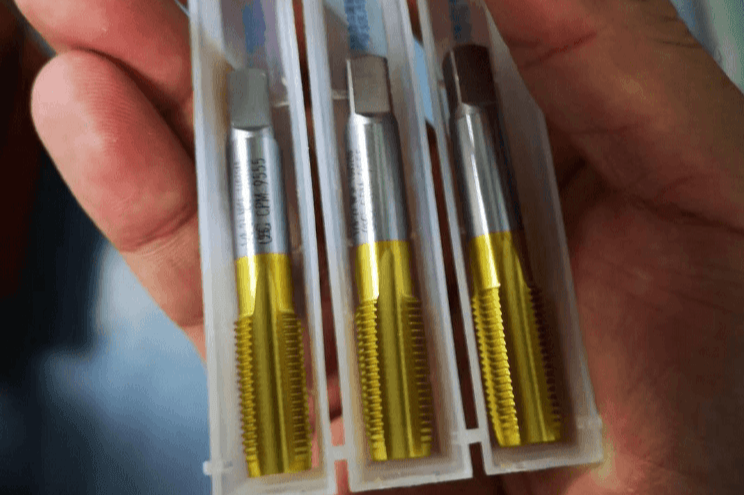

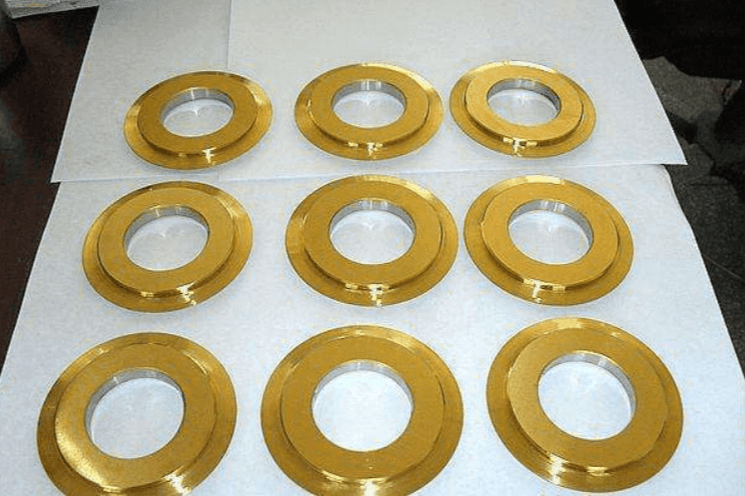

TiN是一种通用型PVD涂层，可以进步刀具硬度并具有较高的氧化温度。该涂层用于高速钢切削刀具或成形工具可获得很不错的加工效果。（2）氮碳化钛涂层TiCN涂层中添加的碳元素可进步刀具硬度并获得更好的表面润滑性，是高速钢刀具的理想涂层。（3）氮铝钛或氮钛铝涂层TiAlN/AlTiN涂层中形成的氧化铝层可以有效进步刀具的高温加工寿命。主要用于干式或半干式切削加工的硬质合金刀具可选用该涂层。根据涂层中所含铝和钛的比例不同，AlTiN涂层可提供比TiAlN涂层更高的表面硬度，因此它是高速加工领域又一个可行的涂层选择。（4）氮化铬涂层（CrN）CrN涂层良好的抗粘结性使其在轻易产生积屑瘤的加工中成为首选涂层。涂覆了这种几乎无形的涂层后，高速钢刀具或硬质合金刀具和成形工具的加工性能将会大大改善。（5）金刚石涂层（Diamond）CVD金刚石涂层可为非铁金属材料加工刀具提供最佳性能，是加工石墨、金属基复合材料（MMC）、高硅铝合金及很多其它高磨蚀材料的理想涂层（留意：纯金刚石涂层刀具不能用于加工钢件，由于加工钢件时会产生大量切削热，并导致发生化学反应，使涂层与刀具之间的粘附层遭到破坏）。适用于硬铣、攻丝和钻削加工的涂层各不相同，分别有其特定的使用场合。此外，还可以采用多层涂层，此类涂层在表层与刀具基体之间还嵌进了其它涂层，可以进一步进步刀具的使用寿命。

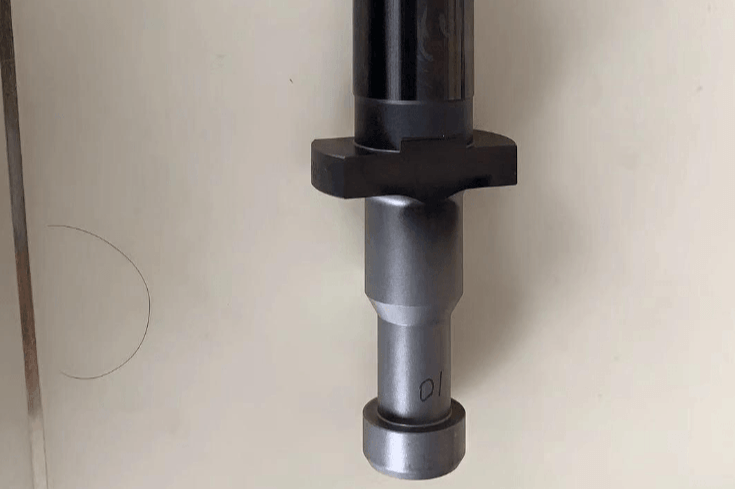

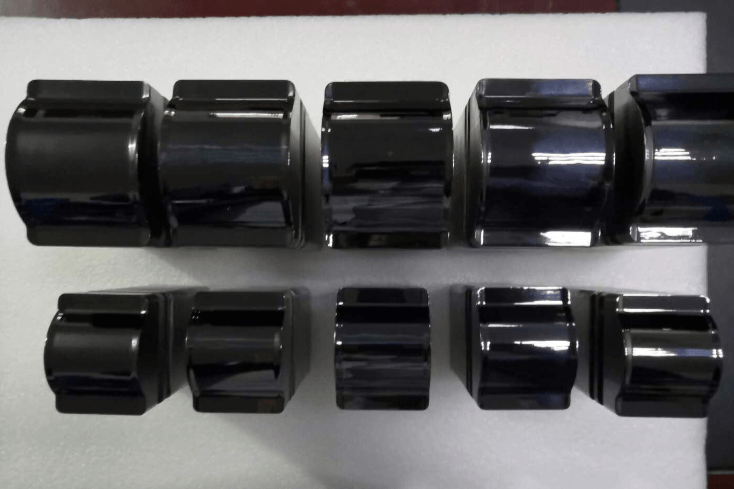

 模具镀钛有什么好处？ 模具镀钛有什么好处？TD模具表面超硬化处理技术，采用金属碳化物扩散覆层TD原理，是在一定的处理温度下将工件至于硼砂熔盐及其特种介质中，通过特种熔盐中的金属原子和工件中的碳、氮原子产生化学反应，扩散在工件表面而形成一层几微米至二十余微米的钒、铌、铬、钛的等金属碳化层。镀钛只是TD表面硬化处理中的其中一种方法。通过在工件表面形成一层高硬度的耐磨材料是提高工件耐磨，抗咬合，耐蚀等性能，从而提高其使用寿命的有效而又经济的方法，TD覆层处理技术以碳化钒覆层为例，其表面硬度可达HV3200左右，较传统的表面处理方法如渗碳HV~900;渗氮HV~1200;镀硬铬HV~1000;甚至渗硼HV 1200~1800等表面处理的硬度高得多，因此具有远优于这些表面处理方法的耐磨性能。氮化钛覆层HV可达2000左右。高温CVD法形成的碳化钛覆层与TD覆层处理获得的表面覆层硬度接近,并且高温CVD法和TD覆层处理的覆层与基体都是冶金结合,具有PVD和PCVD无法比拟的膜基结合力,因此是目前最有效的表面超硬化方法.相比而言,CVD覆层的运行成本较高,后续处理也比较麻烦,其应用主要集中在硬质合金工件上.而TD覆层处理由于后续处理比较方便,因此既可以用于钢铁材料,也可以用于硬质合金.此外,TD覆层处理技术在无须褪去原先覆层的情况下,可以进行多次重复处理。

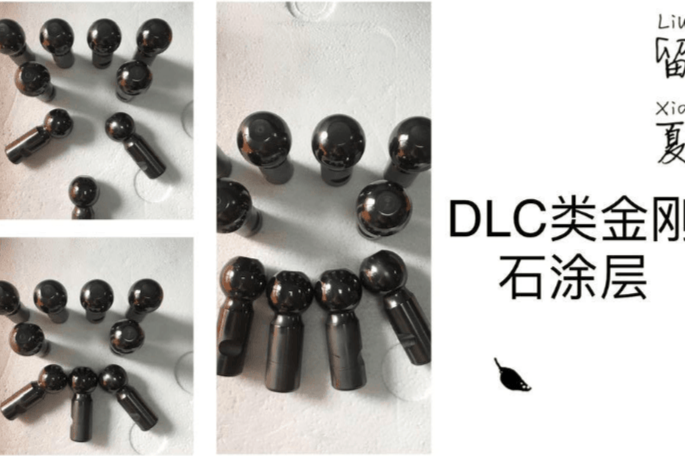

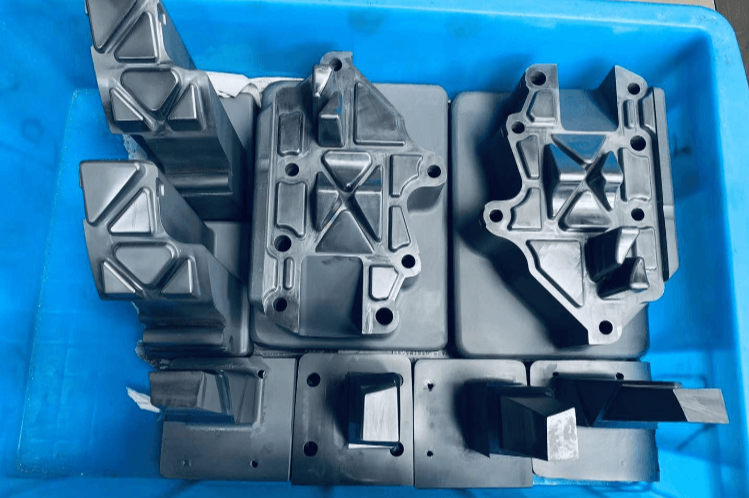

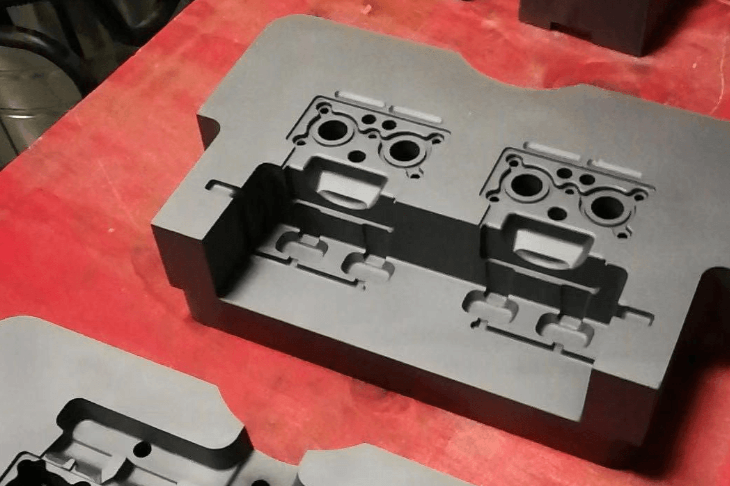

 模具涂层有什么作用？ 模具涂层有什么作用？1、PVD涂层提高模具表面耐磨性，使其硬度变的更高；2、PVD涂层的摩擦系数低，致使它的润滑性很好；3、通过PVD涂层技术使模具抗化学腐蚀能力大大提高。PVD的作用是可以使某些有特殊性能的微粒喷涂在性能较低的母体上，使得母体具有更好的性能。基本方法有：真空蒸发、溅射 、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀）。PVD最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。PVD工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层；PVD工艺对环境无不利影响，符合现代绿色制造的发展方向。当前PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、车刀片、异形刀具、焊接刀具等的涂层处理。PVD技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第一代的TiN发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx、DLC和ta－C等多元复合涂层。

TiN是一种通用型PVD涂层，可以进步刀具硬度并具有较高的氧化温度。该涂层用于高速钢切削刀具或成形工具可获得很不错的加工效果。（2）氮碳化钛涂层TiCN涂层中添加的碳元素可进步刀具硬度并获得更好的表面润滑性，是高速钢刀具的理想涂层。（3）氮铝钛或氮钛铝涂层TiAlN/AlTiN涂层中形成的氧化铝层可以有效进步刀具的高温加工寿命。主要用于干式或半干式切削加工的硬质合金刀具可选用该涂层。根据涂层中所含铝和钛的比例不同，AlTiN涂层可提供比TiAlN涂层更高的表面硬度，因此它是高速加工领域又一个可行的涂层选择。（4）氮化铬涂层（CrN）CrN涂层良好的抗粘结性使其在轻易产生积屑瘤的加工中成为首选涂层。涂覆了这种几乎无形的涂层后，高速钢刀具或硬质合金刀具和成形工具的加工性能将会大大改善。（5）金刚石涂层（Diamond）CVD金刚石涂层可为非铁金属材料加工刀具提供最佳性能，是加工石墨、金属基复合材料（MMC）、高硅铝合金及很多其它高磨蚀材料的理想涂层（留意：纯金刚石涂层刀具不能用于加工钢件，由于加工钢件时会产生大量切削热，并导致发生化学反应，使涂层与刀具之间的粘附层遭到破坏）。适用于硬铣、攻丝和钻削加工的涂层各不相同，分别有其特定的使用场合。此外，还可以采用多层涂层，此类涂层在表层与刀具基体之间还嵌进了其它涂层，可以进一步进步刀具的使用寿命。

 模具镀钛有什么好处？ 模具镀钛有什么好处？TD模具表面超硬化处理技术，采用金属碳化物扩散覆层TD原理，是在一定的处理温度下将工件至于硼砂熔盐及其特种介质中，通过特种熔盐中的金属原子和工件中的碳、氮原子产生化学反应，扩散在工件表面而形成一层几微米至二十余微米的钒、铌、铬、钛的等金属碳化层。镀钛只是TD表面硬化处理中的其中一种方法。通过在工件表面形成一层高硬度的耐磨材料是提高工件耐磨，抗咬合，耐蚀等性能，从而提高其使用寿命的有效而又经济的方法，TD覆层处理技术以碳化钒覆层为例，其表面硬度可达HV3200左右，较传统的表面处理方法如渗碳HV~900;渗氮HV~1200;镀硬铬HV~1000;甚至渗硼HV 1200~1800等表面处理的硬度高得多，因此具有远优于这些表面处理方法的耐磨性能。氮化钛覆层HV可达2000左右。高温CVD法形成的碳化钛覆层与TD覆层处理获得的表面覆层硬度接近,并且高温CVD法和TD覆层处理的覆层与基体都是冶金结合,具有PVD和PCVD无法比拟的膜基结合力,因此是目前最有效的表面超硬化方法.相比而言,CVD覆层的运行成本较高,后续处理也比较麻烦,其应用主要集中在硬质合金工件上.而TD覆层处理由于后续处理比较方便,因此既可以用于钢铁材料,也可以用于硬质合金.此外,TD覆层处理技术在无须褪去原先覆层的情况下,可以进行多次重复处理。

 模具涂层有什么作用？ 模具涂层有什么作用？1、PVD涂层提高模具表面耐磨性，使其硬度变的更高；2、PVD涂层的摩擦系数低，致使它的润滑性很好；3、通过PVD涂层技术使模具抗化学腐蚀能力大大提高。PVD的作用是可以使某些有特殊性能的微粒喷涂在性能较低的母体上，使得母体具有更好的性能。基本方法有：真空蒸发、溅射 、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀）。PVD最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。PVD工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层；PVD工艺对环境无不利影响，符合现代绿色制造的发展方向。当前PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、车刀片、异形刀具、焊接刀具等的涂层处理。PVD技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第一代的TiN发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx、DLC和ta－C等多元复合涂层。

TiN是一种通用型PVD涂层，可以进步刀具硬度并具有较高的氧化温度。该涂层用于高速钢切削刀具或成形工具可获得很不错的加工效果。（2）氮碳化钛涂层TiCN涂层中添加的碳元素可进步刀具硬度并获得更好的表面润滑性，是高速钢刀具的理想涂层。（3）氮铝钛或氮钛铝涂层TiAlN/AlTiN涂层中形成的氧化铝层可以有效进步刀具的高温加工寿命。主要用于干式或半干式切削加工的硬质合金刀具可选用该涂层。根据涂层中所含铝和钛的比例不同，AlTiN涂层可提供比TiAlN涂层更高的表面硬度，因此它是高速加工领域又一个可行的涂层选择。（4）氮化铬涂层（CrN）CrN涂层良好的抗粘结性使其在轻易产生积屑瘤的加工中成为首选涂层。涂覆了这种几乎无形的涂层后，高速钢刀具或硬质合金刀具和成形工具的加工性能将会大大改善。（5）金刚石涂层（Diamond）CVD金刚石涂层可为非铁金属材料加工刀具提供最佳性能，是加工石墨、金属基复合材料（MMC）、高硅铝合金及很多其它高磨蚀材料的理想涂层（留意：纯金刚石涂层刀具不能用于加工钢件，由于加工钢件时会产生大量切削热，并导致发生化学反应，使涂层与刀具之间的粘附层遭到破坏）。适用于硬铣、攻丝和钻削加工的涂层各不相同，分别有其特定的使用场合。此外，还可以采用多层涂层，此类涂层在表层与刀具基体之间还嵌进了其它涂层，可以进一步进步刀具的使用寿命。

 模具镀钛有什么好处？ 模具镀钛有什么好处？TD模具表面超硬化处理技术，采用金属碳化物扩散覆层TD原理，是在一定的处理温度下将工件至于硼砂熔盐及其特种介质中，通过特种熔盐中的金属原子和工件中的碳、氮原子产生化学反应，扩散在工件表面而形成一层几微米至二十余微米的钒、铌、铬、钛的等金属碳化层。镀钛只是TD表面硬化处理中的其中一种方法。通过在工件表面形成一层高硬度的耐磨材料是提高工件耐磨，抗咬合，耐蚀等性能，从而提高其使用寿命的有效而又经济的方法，TD覆层处理技术以碳化钒覆层为例，其表面硬度可达HV3200左右，较传统的表面处理方法如渗碳HV~900;渗氮HV~1200;镀硬铬HV~1000;甚至渗硼HV 1200~1800等表面处理的硬度高得多，因此具有远优于这些表面处理方法的耐磨性能。氮化钛覆层HV可达2000左右。高温CVD法形成的碳化钛覆层与TD覆层处理获得的表面覆层硬度接近,并且高温CVD法和TD覆层处理的覆层与基体都是冶金结合,具有PVD和PCVD无法比拟的膜基结合力,因此是目前最有效的表面超硬化方法.相比而言,CVD覆层的运行成本较高,后续处理也比较麻烦,其应用主要集中在硬质合金工件上.而TD覆层处理由于后续处理比较方便,因此既可以用于钢铁材料,也可以用于硬质合金.此外,TD覆层处理技术在无须褪去原先覆层的情况下,可以进行多次重复处理。

 模具涂层有什么作用？ 模具涂层有什么作用？1、PVD涂层提高模具表面耐磨性，使其硬度变的更高；2、PVD涂层的摩擦系数低，致使它的润滑性很好；3、通过PVD涂层技术使模具抗化学腐蚀能力大大提高。PVD的作用是可以使某些有特殊性能的微粒喷涂在性能较低的母体上，使得母体具有更好的性能。基本方法有：真空蒸发、溅射 、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀）。PVD最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。PVD工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层；PVD工艺对环境无不利影响，符合现代绿色制造的发展方向。当前PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、车刀片、异形刀具、焊接刀具等的涂层处理。PVD技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第一代的TiN发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx、DLC和ta－C等多元复合涂层。

TiN是一种通用型PVD涂层，可以进步刀具硬度并具有较高的氧化温度。该涂层用于高速钢切削刀具或成形工具可获得很不错的加工效果。（2）氮碳化钛涂层TiCN涂层中添加的碳元素可进步刀具硬度并获得更好的表面润滑性，是高速钢刀具的理想涂层。（3）氮铝钛或氮钛铝涂层TiAlN/AlTiN涂层中形成的氧化铝层可以有效进步刀具的高温加工寿命。主要用于干式或半干式切削加工的硬质合金刀具可选用该涂层。根据涂层中所含铝和钛的比例不同，AlTiN涂层可提供比TiAlN涂层更高的表面硬度，因此它是高速加工领域又一个可行的涂层选择。（4）氮化铬涂层（CrN）CrN涂层良好的抗粘结性使其在轻易产生积屑瘤的加工中成为首选涂层。涂覆了这种几乎无形的涂层后，高速钢刀具或硬质合金刀具和成形工具的加工性能将会大大改善。（5）金刚石涂层（Diamond）CVD金刚石涂层可为非铁金属材料加工刀具提供最佳性能，是加工石墨、金属基复合材料（MMC）、高硅铝合金及很多其它高磨蚀材料的理想涂层（留意：纯金刚石涂层刀具不能用于加工钢件，由于加工钢件时会产生大量切削热，并导致发生化学反应，使涂层与刀具之间的粘附层遭到破坏）。适用于硬铣、攻丝和钻削加工的涂层各不相同，分别有其特定的使用场合。此外，还可以采用多层涂层，此类涂层在表层与刀具基体之间还嵌进了其它涂层，可以进一步进步刀具的使用寿命。

 模具镀钛有什么好处？ 模具镀钛有什么好处？TD模具表面超硬化处理技术，采用金属碳化物扩散覆层TD原理，是在一定的处理温度下将工件至于硼砂熔盐及其特种介质中，通过特种熔盐中的金属原子和工件中的碳、氮原子产生化学反应，扩散在工件表面而形成一层几微米至二十余微米的钒、铌、铬、钛的等金属碳化层。镀钛只是TD表面硬化处理中的其中一种方法。通过在工件表面形成一层高硬度的耐磨材料是提高工件耐磨，抗咬合，耐蚀等性能，从而提高其使用寿命的有效而又经济的方法，TD覆层处理技术以碳化钒覆层为例，其表面硬度可达HV3200左右，较传统的表面处理方法如渗碳HV~900;渗氮HV~1200;镀硬铬HV~1000;甚至渗硼HV 1200~1800等表面处理的硬度高得多，因此具有远优于这些表面处理方法的耐磨性能。氮化钛覆层HV可达2000左右。高温CVD法形成的碳化钛覆层与TD覆层处理获得的表面覆层硬度接近,并且高温CVD法和TD覆层处理的覆层与基体都是冶金结合,具有PVD和PCVD无法比拟的膜基结合力,因此是目前最有效的表面超硬化方法.相比而言,CVD覆层的运行成本较高,后续处理也比较麻烦,其应用主要集中在硬质合金工件上.而TD覆层处理由于后续处理比较方便,因此既可以用于钢铁材料,也可以用于硬质合金.此外,TD覆层处理技术在无须褪去原先覆层的情况下,可以进行多次重复处理。

 模具涂层有什么作用？ 模具涂层有什么作用？1、PVD涂层提高模具表面耐磨性，使其硬度变的更高；2、PVD涂层的摩擦系数低，致使它的润滑性很好；3、通过PVD涂层技术使模具抗化学腐蚀能力大大提高。PVD的作用是可以使某些有特殊性能的微粒喷涂在性能较低的母体上，使得母体具有更好的性能。基本方法有：真空蒸发、溅射 、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀）。PVD最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。PVD工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层；PVD工艺对环境无不利影响，符合现代绿色制造的发展方向。当前PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、车刀片、异形刀具、焊接刀具等的涂层处理。PVD技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第一代的TiN发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx、DLC和ta－C等多元复合涂层。
